Ang pag-unawa sa kung paano gumagana ang mga sensor ng triboelectric at ang epekto ng mga ito sa iba't ibang teknolohikal na lugar ay lalong nauugnay. Ang patuloy na pagbabago sa larangan ng mga materyales at pag-aani ng enerhiya ay humantong sa pagbuo ng mga device na hindi lamang nakakakita ngunit nakakagawa din ng sarili nilang kuryente sa pamamagitan ng paggamit ng pang-araw-araw na kababalaghan tulad ng friction. Nakaramdam ka na ba ng spark kapag hinawakan ang doorknob o na-goosebumps kapag naghuhubad ng sweater? Ang pagkuha nito sa susunod na antas, ito ang batayan ng ilan sa mga pinaka-mapanlikhang sensor ngayon.
Sa artikulong ito, susuriin natin ang kamangha-manghang mundo ng mga triboelectric sensor sa napakahusay na detalye: kung ano ang mga ito, kung paano gumagana ang mga ito, ang mga pisikal na pundasyon na ginagawang posible ang mga ito, ang kanilang mga praktikal na aplikasyon, at maging ang kamakailang pananaliksik na nagbabago sa paraan ng pag-unawa natin sa pagsubaybay at pagbuo ng enerhiya. Gagawin namin ito sa pamamagitan ng pagpapaliwanag sa bawat konsepto, paglilinaw ng mga karaniwang tanong, at pagbibigay ng mga halimbawa upang matulungan kang mailarawan kung paano nagkakaroon ng panibagong kahalagahan ang lumang pangyayaring ito sa kasalukuyang teknolohiya.
Ano ang epekto ng triboelectric?
El epekto ng triboelectric Ito ay isa sa mga pinakaluma at pinaka nakakaintriga na phenomena sa physics, bagaman hindi ito palaging nakakatanggap ng atensyon na nararapat. Ito ay isang partikular na uri ng contact electrification, na nangyayari kapag ang dalawang hindi magkatulad na materyales ay magkadikit. Sa prosesong ito, ang mga electron ay inililipat mula sa isang materyal patungo sa isa pa, na bumubuo ng magkasalungat na singil sa magkabilang ibabaw. Ang prinsipyong ito, karaniwang kilala bilang static na kuryente, ay nasa lahat ng dako sa pang-araw-araw na buhay, mula sa mga klasikong halimbawa ng amber kinuskos ni Thales ng Miletus hanggang sa mga maliliit na discharge na minsan ay napapansin natin kapag nakahawak sa ilang tela o bumababa ng kotse.
Ang intensity at sign ng mga singil na nabuo ng triboelectric effect ay nakadepende sa panimula ang mga katangian ng mga materyales na kasangkot (natural na tendensya nitong sumuko o makakuha ng mga electron), kasama ang pagkamagaspang sa ibabaw, Ang temperatura at ang frictional force sa pagitan nila. Halimbawa, ang pagkuskos ng isang plastic bar sa isang tela ng lana ay lumilikha ng isang malinaw na pagpapakita ng epekto na ito: ang parehong mga materyales ay sinisingil at maaaring makaakit ng maliliit na bagay o maging sanhi ng isang spark.
Ang mga pisikal na base: paglipat ng elektron at static na kuryente
Kapag ang dalawang materyales ay kuskusin o naghiwalay pagkatapos na magkadikit, magkakaroon ng alitan. paglipat ng elektron sa pagitan ng kanilang mga ibabaw. Ang isa sa kanila ay nagbibigay ng mga electron, nagiging positibong sisingilin, habang ang isa ay nakakakuha ng mga ito, na nag-iipon ng negatibong singil. Kapag naghiwalay ang mga ito, ang kawalan ng balanse ng singil ay bumubuo ng potensyal na elektrikal na may kakayahang makaakit ng maliliit na bagay, nagpapataas ng buhok, o, sa ilalim ng ilang partikular na kundisyon, na nagdudulot ng mga kapansin-pansing discharge gaya ng kidlat sa mga bagyo.
Ang hindi pangkaraniwang bagay na ito, bagaman tila simple, ay ang batayan ng isang malawak na iba't ibang mga modernong aplikasyon, lalo na sa pag-unlad ng triboelectric nanogenerators o TENG (Triboelectric Nanogenerators), na sinasamantala ang friction upang makabuo ng kapaki-pakinabang na dami ng enerhiya sa mga device na mababa ang pagkonsumo.
Ano ang isang triboelectric sensor?

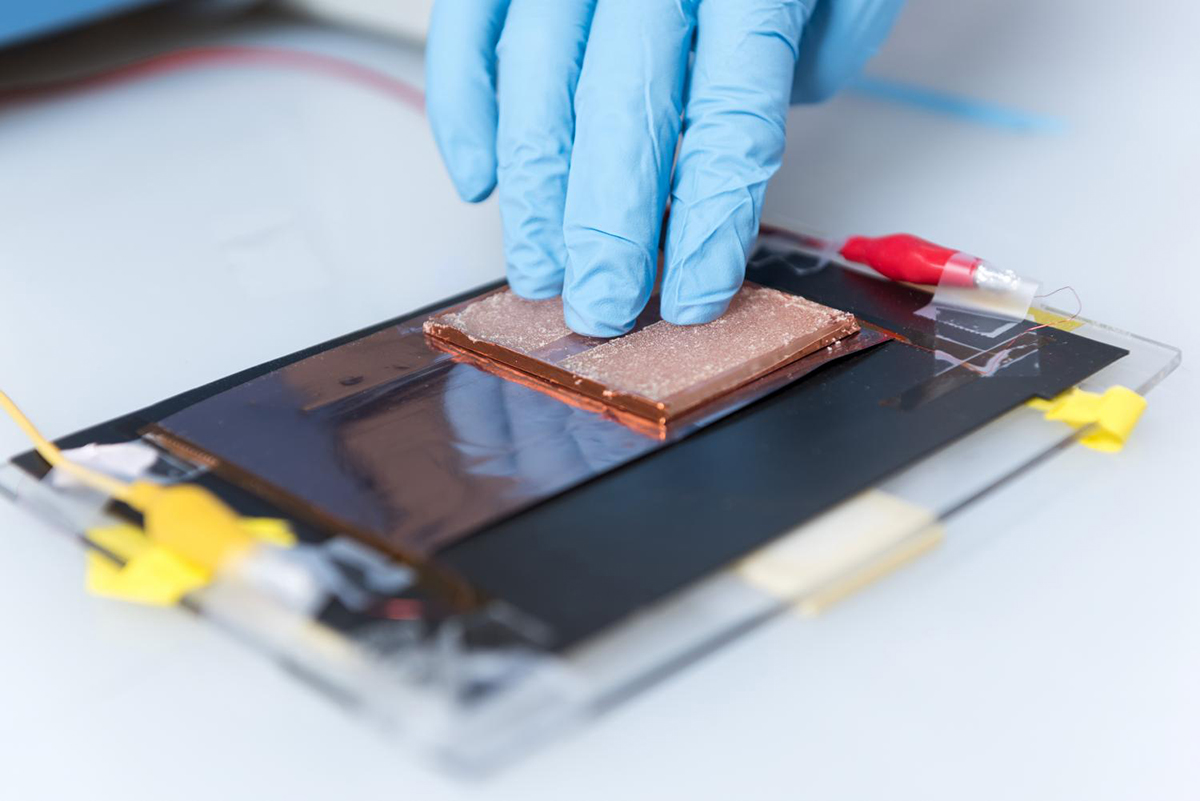

Un triboelectric sensor Ito ay isang aparato na may kakayahang mag-detect at mag-quantify ng pisikal na stimuli, tulad ng pressure, vibrations, o pagkakaroon ng mga particle, sa pamamagitan ng paggamit ng triboelectric effect. Ang mga sensor na ito ay hindi lamang sumusukat ng mga pagbabago, ngunit madalas din makabuo ng enerhiya na kailangan nila upang gumana mula sa stimulus na kanilang natatanggap: paggalaw, pressure o friction.
Ang susi ay nasa istraktura nito: dalawang polymeric o conductive na materyales na may magkakaibang electron affinities Ang mga ito ay nakaayos sa magkakapatong na mga layer. Kapag ang isang panlabas na puwersa ay nagdudulot sa kanila na magkadikit o magkahiwalay, ang paglipat ng elektron ay nangyayari, na bumubuo ng isang electric current na maaaring masukat at masuri upang matukoy ang laki ng stimulus.
Pangunahing aplikasyon ng mga sensor ng triboelectric
Ang hanay ng mga aplikasyon para sa mga sensor batay sa triboelectric effect ay malawak at lalong nag-iiba. Mula sa sektor ng industriya hanggang sa mga solusyon sa consumer tulad ng matalinong pananamit o naisusuot na aparatoAng mga sistemang ito ay may kakayahang baguhin ang mga paggalaw at panginginig ng boses sa mga kapaki-pakinabang na signal ng kuryente.
Kabilang sa mga pinakakilalang gamit na nakita namin:
- Mga portable at naisusuot na device para sa pagsubaybay sa kalusuganSa pamamagitan ng pagsasama ng mga sensor sa mga kamiseta, sapatos, o guwantes, posibleng subaybayan ang mga vital sign ng isang tao, tuklasin ang mga physiological signal, o subaybayan ang pisikal na ehersisyo, lahat nang hindi nangangailangan ng mga baterya o panlabas na pinagmumulan ng kuryente.
- Mga matalinong ibabaw at sahigSa pamamagitan ng pag-install ng mga triboelectric layer sa ilalim ng mga pavement, posibleng makuha ang enerhiya na nabuo ng mga yapak at power smart device gaya ng mga LED beacon o maliliit na IoT (Internet of Things) system.
- Autonomous detection ng alikabok at mga particle sa hanginMaaaring subaybayan ng mga pang-industriyang triboelectric sensor ang pagkakaroon ng alikabok sa mga sistema ng pagsasala sa real time, pag-detect ng mga pagkabigo o pagkasira ng filter at kumikilos bilang isang hadlang sa pagkontrol ng mga emisyon sa kapaligiran.
- Mga seismic detector na mura at walang bateryaIpinakita ng kamakailang pananaliksik na ang mga sensor na ito ay maaaring sensitibo at tumpak na alerto sa mga lindol, makipag-usap ng data mula sa milya-milya ang layo at gumagana sa malupit na kapaligiran.
- Mga sensor ng pagpindot at presyon: Ginagamit sa mga robotics, haptic device, o artipisyal na balat, pinapayagan nilang muling malikha ang pakiramdam ng pagpindot o masubaybayan ang magkasanib na paggalaw, tumutugon sa pagdikit, pag-twist, o pag-uunat.
- Mga laser printer at photocopier: Ginagamit nila ang parehong prinsipyo upang sukatin at kontrolin ang pagkakaroon ng mga particle sa print.

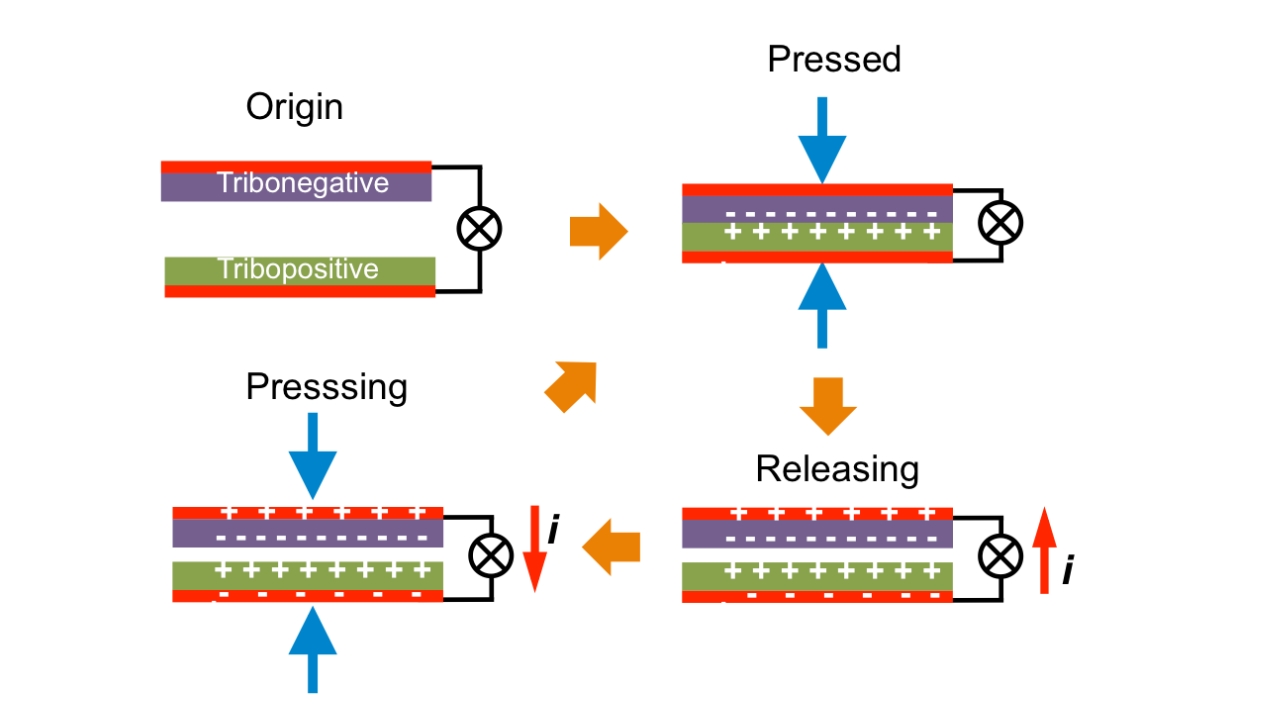

Pagpapatakbo ng isang triboelectric nanogenerator (TENG)
Los triboelectric nanogenerators Kinakatawan nila ang ebolusyon ng paggamit ng triboelectric effect na kinuha sa nanoscale. TENG Ang isang tipikal na electrical circuit ay binubuo ng ilang napakanipis na layer ng mga materyales na may magkasalungat na mga katangian ng kuryente. Sa pinakakaraniwang pagsasaayos nito, apat na pangunahing layer ang nakikilala: a itaas na layer na naglalabas ng elektron, isang intermediate na layer na kumukuha ng mga electron, at isang mas mababang layer na kumukolekta sa kanila. Sa itaas ng mga ito ay isang ikaapat na layer na nagsisilbing baterya o pansamantalang nagtitipon para sa nabuong kuryente.
Ang proseso ay nagsisimula sa friction o epekto sa pagitan ng itaas na mga layer. Ang friction na ito ay nag-trigger ng paglipat ng mga electron, na pansamantalang nakaimbak bilang alternating current (AC). Upang mapagana ang mga device gaya ng mga LED, sensor, o IoT system, dapat itong i-convert sa direct current (DC). Ito ay karaniwang gamitin mga tiyak na materyales tulad ng nylon o lipids sa mga aktibong layer, pati na rin ang pag-optimize ng surface morphology sa pamamagitan ng mga microstructure o kagaspangan na nagpaparami sa friction at, samakatuwid, ang halaga ng singil na nabuo.
Sa mga pinaka-advanced na bersyon, inilalapat ang mga paggamot sa negatibong ionized air currents o plasma upang higit pang i-optimize ang kapasidad ng paglilipat ng elektron, pagkamit ng higit na mahusay na pagganap.
Gayunpaman, ang alitan ay hindi lamang ang nag-trigger. Halimbawa, bumagsak patak ng ulan o anumang mekanikal na paggalaw ng mga layer ay maaaring i-activate ang sensor at makabuo ng kuryente.
Triboelectric sensors sa industriya: pagsubaybay sa particle at emissions
Sa loob ng larangang pang-industriya, ang isang mataas na halaga ng aplikasyon ay ang kontrol sa mga paglabas ng alikabok at butil Sa mga sistema ng pagsasala ng gas, lalo na sa mga pag-install gamit ang mga filter ng bag o cartridge. Ang triboelectric probe ay ang instrumento na responsable para sa pagsukat at pagkontrol sa mga emisyon na ito, na mahalaga para sa pagsunod sa mga regulasyon sa kapaligiran.
Ang pagpapatakbo ng triboelectric probe ay batay sa parehong prinsipyo: Ang pagkakaroon ng alikabok sa daloy ng gas ay nag-uudyok sa pag-aalis ng mga singil sa kuryente sa ibabaw ng sensor electrode, na bumubuo ng signal na proporsyonal sa konsentrasyon ng mga particle na naroroon. Kung may break o pagkabigo sa mga filter, ang pagtaas ng mga signal ay nag-aalerto sa control system, na nagpapagana ng interbensyon bago maging mas malaking problema ang insidente. Matuto nang higit pa tungkol sa mga low-pass na filter at ang kanilang aplikasyon sa pagtukoy ng particle..
Karaniwang mayroon ang mga device na ito pinagsamang mga microprocessor, mga digital o analog na output (tulad ng mga open collector, RS485, PWM 4-20 mA), at maging ang mga optical LED indicator upang magbigay ng real-time na status ng system. Maaari din nilang subaybayan ang lahat mula sa pinakamaliit na pagtaas sa bilang ng particle hanggang sa makabuluhang pagkakaiba-iba sa mga kumplikadong pag-install, at ang data ay maaaring isama sa mga automated na air quality control system.
Mga Advanced na Application: Mga Triboelectric Seismic Sensor
Ang isa sa mga pinaka-kapansin-pansin na pagbabago ay ang pagbuo ng seismic sensors batay sa triboelectric effectAng isang kamakailang proyekto na pinamunuan ng mga pangkat ng pananaliksik sa Espanya ay nagtagumpay sa paggamit ng mga triboelectric transducers na binubuo ng dalawang layer ng chemically treated polymer material, bawat isa ay may kabaligtaran na electronegativity. Ang vibration ng isang inertial mass na inilagay sa sensor ay bumubuo ng contact sa pagitan ng mga layer, na gumagawa ng mataas na boltahe na mga pulso ng kuryente. Nang hindi nangangailangan ng mga baterya o panlabas na kapangyarihan, ang mga sensor na ito ay maaaring makakita ng napaka banayad na paggalaw ng seismic (kasing liit ng 5 mg sa amplitude sa 300 Hz).
Ang pag-aayos ng mga sensor na ito sa mga network ay nagbibigay-daan para sa malayuang pagsubaybay sa aktibidad ng seismic at paghahatid ng data sa internet sa mga device sa anumang lokasyon, na nagpapadali sa maagang babala ng mga lindol. Higit pa rito, ang kanilang mababang gastos at mataas na sensitivity ay ginagawang naa-access ang mga ito sa isang malawak na hanay ng mga gumagamit, mula sa mga pambansang awtoridad hanggang sa maliliit na negosyo o pribadong mga gumagamit na nag-aalala tungkol sa kaligtasan mula sa mga natural na panganib.
Mga kalamangan at hamon ng mga sensor ng triboelectric
Ang paggamit ng triboelectric sensors ay nagpapakita mga tampok na benepisyo kumpara sa iba pang mga teknolohiya ng pagtuklas:
- Hindi sila nangangailangan ng mga panlabas na supply ng kuryente, na binabawasan ang mga gastos sa pagpapanatili at pagpapatakbo.
- Mataas na sensitivity kahit na may napakahina na stimuli o mababang amplitude vibrations.
- Mahusay na kagalingan sa maraming kaalaman upang i-customize ang disenyo sa partikular na aplikasyon (mula sa mga naisusuot na sensor hanggang sa mga solusyong pang-industriya).
- Mahabang buhay at tibay sa matinding kapaligiran, perpekto para sa mga malalayong lokasyon o sa mga nalantad sa masamang kondisyon.
- Pagkatugma sa mga teknolohiya ng IoT, pinapadali ang real-time na malayuang koneksyon at pagsubaybay.
Sa kabila ng lahat, may mga hamon pa rin kaugnay ng pag-optimize ng kahusayan, Ang miniaturization at nadagdagan ang tibay ng mga aparato, pati na rin sa pagbuo ng mga materyales na nagpapalaki ng pagbuo ng enerhiya o paglipat ng elektron sa mas maliliit na ibabaw.
Kamakailang pananaliksik at pagpapaunlad
Ang interes sa triboelectricity at triboelectric sensor ay patuloy na lumalaki. Ang mga unibersidad at innovation center sa buong mundo ay nag-e-explore kung paano isama ang mga system na ito sa mga bagong teknolohikal na solusyon. Ang mga nai-publish na pag-aaral ay nagpapakita ng pagiging posible ng mga autonomous na seismic sensor, ang disenyo ng mga magaspang na ibabaw upang dumami ang pagbuo ng kuryente, at ang pagsasama ng flexible at transparent na triboelectric nanogenerator para sa mga naisusuot.
Kasama sa mga halimbawa ang mga pagsulong na nagbibigay-daan sa isang maliit na LED, isang LCD screen, o mga sensor ng lokasyon na mapagana sa pamamagitan lamang ng paggalaw ng tao. Higit pa rito, ang mga multidisciplinary team ay nag-iimbestiga kung paano gamitin ang enerhiya ng ulan o ang paggalaw ng mga pang-araw-araw na bagay upang lumikha ng self-sufficient at ganap na konektadong sensor ecosystem.
Ang isa pang mabilis na umuusbong na larangan ay ang aplikasyon ng triboelectric layer sa pag-print at pagkopya, o ang disenyo ng mga bago hybrid na polymeric na materyales na may mga katangian ng triboelectric na pinahusay ng mga cutting-edge na kemikal at pisikal na paggamot.
Mga modelo at device na available sa merkado
Sa kasalukuyan ay may ilang mga bersyon ng triboelectric probes at sensor na magagamit para sa pang-industriya at siyentipiko-teknikal na mga aplikasyon. Makakahanap tayo ng mga modelo tulad ng TC50 (na may 4-20 mA output), TC50R (relay output) at T50F (na may steel cable kit), pati na rin ang mga DST control system na partikular na idinisenyo para sa awtomatikong pagsubaybay at pamamahala ng mga paglabas ng alikabok at particle. Ang mga system na ito ay nagbibigay-daan sa pagpapalawak ng bilang ng mga saksakan, pamamahala ng mga control valve, at madaling pagsasama sa iba pang umiiral na mga imprastraktura.
Sa kaso ng mga seismic sensor, ang kanilang pag-unlad ay mas bago, ngunit mayroon nang mga patented na prototype na maaaring makakita at magpadala ng data ng seismic sa real time nang hindi nangangailangan ng madalas na pagpapanatili.
Ang malinaw ay ang Ang triboelectricity ay hindi lamang isang kakaibang kababalaghan na naranasan nating lahat, ngunit isang mapagkukunan na may napakalaking potensyal para sa pagbuo ng mga matalino, napapanatiling, at enerhiya-independiyenteng mga aparato. Mula sa pagsubaybay sa kapaligiran at kaligtasan sa industriya hanggang sa pakikipag-ugnayan ng tao-machine at malayuang pagsubaybay, ang mga sensor ng triboelectric ay naghahayag ng hinaharap kung saan ang enerhiya na nalilikha mula sa pang-araw-araw na pagkilos ay magkakaroon ng pagbabago sa ating teknolohikal na kapaligiran.
