Naisip mo na ba kung paano gumagana ang mga modernong koneksyon sa network o kung bakit nagagawa ang mga elektronikong kagamitan makipag-usap nang walang panghihimasok? Sa mundo ng electronics, ang mga pulse transformer ay may mahalagang papel sa pamamahala ng mga digital signal at pagprotekta laban sa ingay at electromagnetic interference. Isa sa mga pinakakinakatawan na halimbawa ng mga device na ito ay ang H1102NL transpormer, na malawakang ginagamit sa mga kagamitan sa network at mga pang-industriyang aplikasyon.
Sa artikulong ito, sisirain namin ang lahat ng kailangan mong malaman tungkol sa mga pulse transformer, kung paano gumagana ang mga ito, at kung para saan ginagamit ang sikat na H1102NL. Susuriin namin ang mga prinsipyo nito sa pagpapatakbo, praktikal na aplikasyon, at mga teknikal na detalye, habang nagbibigay din ng mga sagot sa mga madalas itanong tungkol sa pangunahing bahaging ito sa electronics ng komunikasyon.
Ano ang isang pulse transformer?

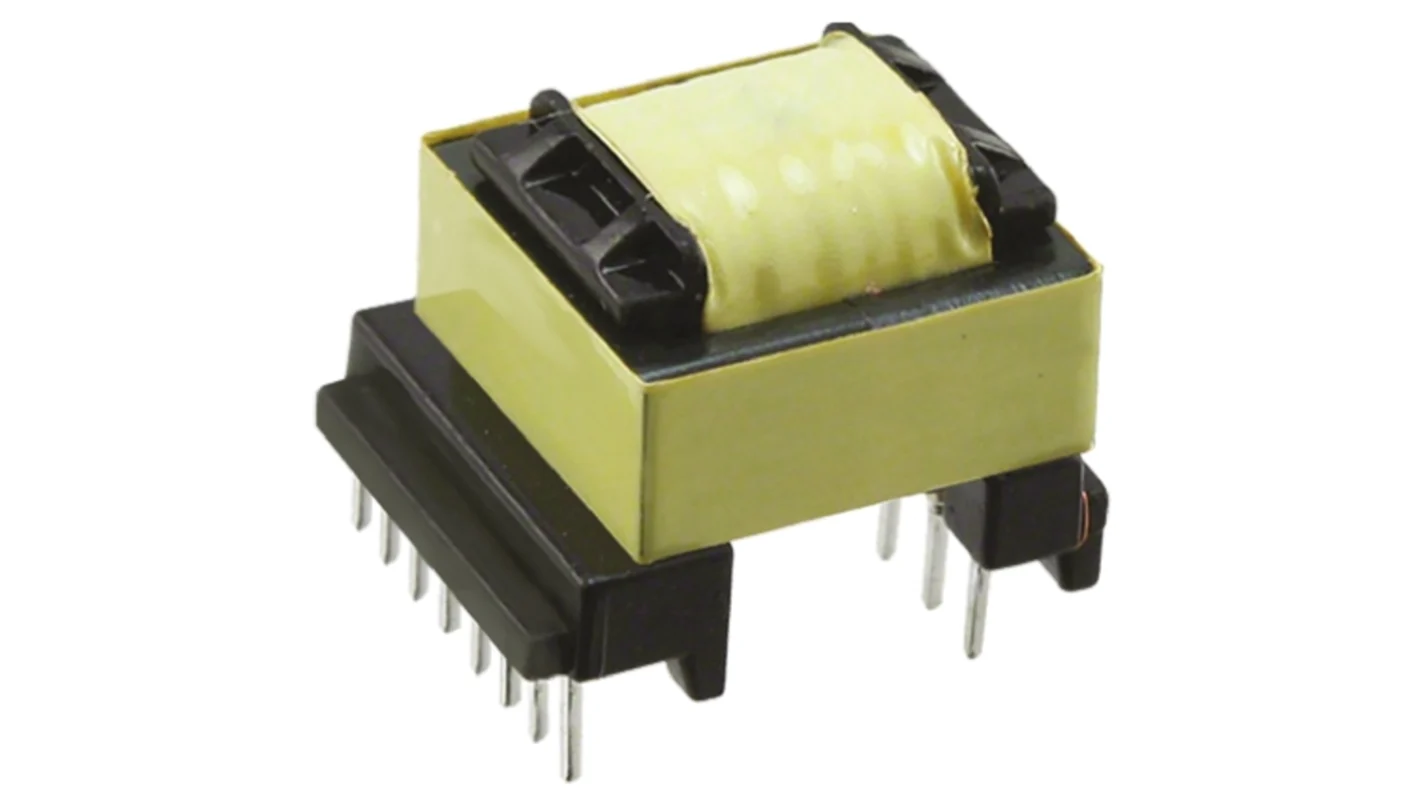

Ang pulse transformer ay isang electronic component na partikular na idinisenyo upang maglipat ng square o rectangular electrical signals sa pagitan ng iba't ibang bahagi ng isang circuit, lalo na sa digital switching at transmission applications. Hindi tulad ng mga maginoo na transformer, na karaniwang gumagana sa mga low-frequency na sinusoidal na signal (gaya ng 50 o 60 Hz), ang mga pulse transformer ay idinisenyo upang gumana sa mas mataas na frequency, karaniwang nasa hanay na daan-daang kilohertz (kHz) o kahit megahertz (MHz).
Ang pangunahing layunin ng isang pulse transformer ay upang matiyak ang mahusay na paglipat ng mga high-speed signal, tiyakin ang galvanic isolation sa pagitan ng mga circuit, at mabawasan ang electromagnetic interference (EMI). Salamat sa kanilang mga partikular na materyales at arkitektura, nakakamit ang mga transformer na ito ng mabilis na pagtugon at mababang pagbaluktot ng mga ipinadalang signal, na ginagawang mahalaga ang mga ito sa mga sistema ng komunikasyon at power electronics.
Mga pangunahing kaalaman sa pagpapatakbo ng transpormer ng pulso

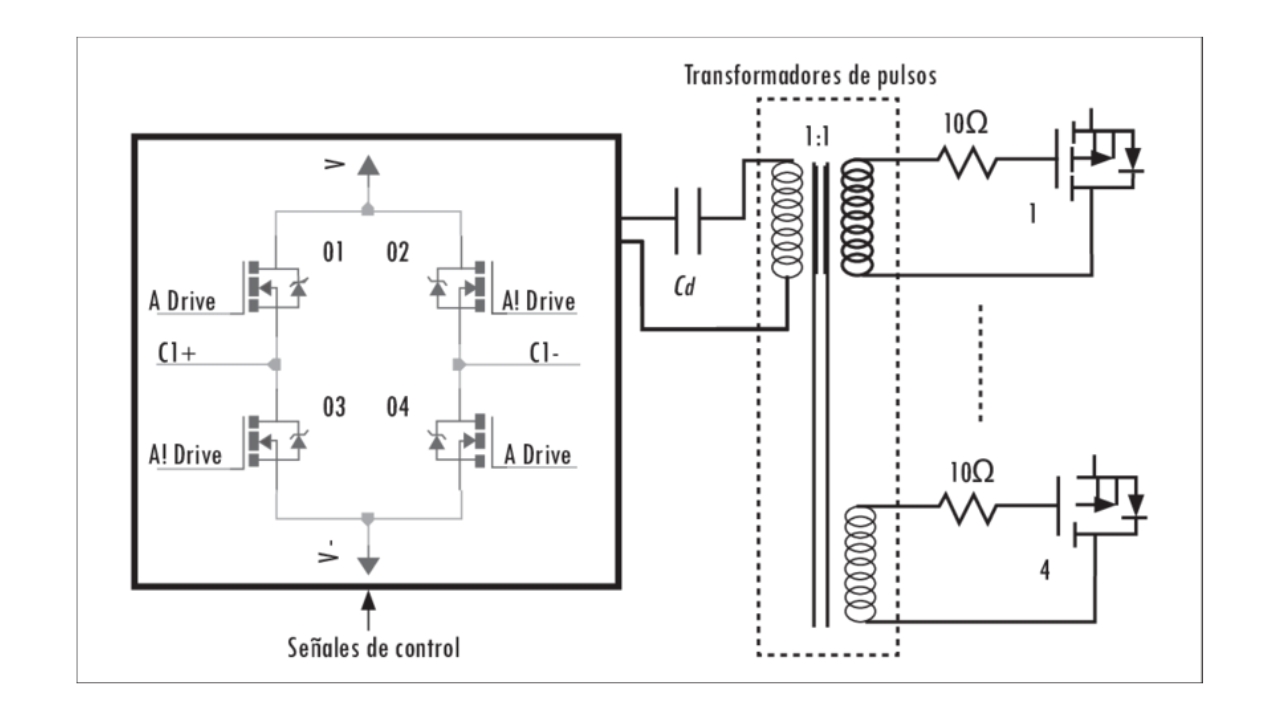

Ang prinsipyo ng pagpapatakbo ng mga transformer ng pulso ay batay sa batas ng electromagnetic induction na natuklasan ni Michael Faraday noong 1832. Ayon sa batas na ito, ang isang pagkakaiba-iba sa magnetic field sa loob ng isang konduktor ay nag-uudyok ng boltahe o kasalukuyang sa isang segundo, malapit na konduktor. Sa partikular na kaso ng mga transformer ng pulso, dalawang coil na sugat sa paligid ng isang ferromagnetic core ay ginagamit: ang pangunahing coil ay tumatanggap ng input signal, at ang pangalawang coil ay naghahatid ng signal sa output circuit.
Kapag ang isang parisukat (o pulso) na signal ay inilapat sa pangunahing, ang biglaang pagbabago sa boltahe ay gumagawa ng isang mabilis na pagkakaiba-iba sa magnetic field, na nagiging sanhi ng induction ng isang magkaparehong pulso sa pangalawang. Ito ay mainam para sa paglilipat ng digital na impormasyon, dahil ang pattern ng signal ay pinapanatili nang walang pagbaluktot at ang kumpletong paghihiwalay ng kuryente ay nakakamit sa pagitan ng transmitter at receiver.
Ang mahalagang papel ng inductance at batas ni Lenz
Ang inductance ay ang pag-aari ng mga coils upang tutulan ang mabilis na pagbabago sa kasalukuyang. Sa isang tunay na transpormer, ang pangunahin at pangalawang windings ay may inductance. Kapag ang signal sa pangunahing pagbabago ay biglang nagbago (tulad ng nangyayari sa isang parisukat na pulso), ang isang sapilitan na boltahe ay nabuo sa pangalawang na ang direksyon ay kabaligtaran sa orihinal na dahilan, ayon sa batas ni Lenz. Samakatuwid, ang induced wave sa pangalawa ay lumilitaw nang 180 degrees out of phase kasama ang primary, isang mahalagang katangian para sa wastong digital data transmission.
Mga katangian ng mga transformer ng pulso kumpara sa mga maginoo na mga transformer
- Mabilis na sagot: Dinisenyo upang mabawasan ang hitsura ng mga harmonika, pinapaboran ng kanilang konstruksiyon ang paglipat ng mga mabilis na signal nang walang kapansin-pansing pagkalugi.
- Mababang cross-coupling at ingay: Pinaliit ng arkitektura nito ang interference sa isa't isa (crosstalk) sa pagitan ng mga channel, isang pangunahing aspeto sa mga Ethernet network at kagamitan sa komunikasyon.
- Mataas na electromagnetic compatibility: Epektibong pinipigilan ang ingay at interference, pinoprotektahan ang integridad ng ipinadalang signal.
- Galvanic na paghihiwalay: Inihihiwalay ng elektrikal ang mga circuit ng input at output upang maiwasan ang posibleng pinsala mula sa mga surge o mga spike ng boltahe.
Ang H1102NL transpormer: Isang benchmark sa mga aplikasyon ng network
Ang H1102NL, na ginawa ng Pulse Electronics, ay isa sa pinakasikat na pulse transformer para sa Ethernet at high-speed data transmission application. Ito ay regular na ginagamit sa mga kagamitan tulad ng mga switch, router, network card, portable na Wi-Fi device, at iba pang electronic system kung saan mahalaga ang maaasahang paghahatid ng data.
Mga teknikal na parameter at pangunahing tampok ng H1102NL
- Mga compact na sukat: 12,7 mm (haba) x 9,53 mm (lapad) x 6,09 mm (taas), SOP-16 na format, mainam para sa pagsasama sa mga makakapal na board.
- Saklaw ng temperatura ng pagpapatakbo: mula 0°C hanggang 70°C, na angkop para sa pang-industriya at komersyal na kapaligiran.
- Mababang DC resistance value (DCR): 0,65 ohms, tinitiyak ang kaunting pagkawala ng enerhiya at mataas na pagganap ng kuryente.
- Pinagsamang center bias circuit: pinapabuti ang kalidad at pagiging maaasahan ng ipinadalang signal.
- Sinusuportahang bilis ng paghahatid: Angkop para sa 10/100 Mbps (Ethernet 10/100Base-T), na nagpapadali sa paglipat ng malalaking volume ng data sa napapanatiling bilis.
- Pagsunod sa RoHS: ginawa sa ilalim ng mga pamantayan sa pangangalaga sa kapaligiran at kalusugan.
Ang encapsulation ng H1102NL ay nagbibigay ng mataas na antas ng tibay at proteksyon laban sa masamang kondisyon sa kapaligiran, salamat sa tubular na istraktura nito at mahusay na protektadong mga panloob na bahagi.
Mga koneksyon at pin ng H1102NL
Ang H1102NL ay may 16 na pin, na ipinamahagi upang mapadali ang parehong input at output ng mga signal sa dalawang panloob na mga transformer (iisang port):
- Pins 1, 2, 3: Signal input para sa unang transpormer
- Pins 6, 7, 8: Signal input para sa pangalawang transpormer
- Pins 9, 11: Output ng signal ng pangalawang transpormer
- Pin 10: Karaniwang pangalawang ng pangalawang transpormer
- Pins 14, 16: Output ng signal ng unang transpormer
- Pin 15: Karaniwang pangalawang ng unang transpormer
Idinisenyo ang pinout na ito upang mapadali ang pagsasama at pagiging tugma sa iba't ibang network device at protocol.
Mga pangunahing tampok at benepisyo ng H1102NL
- Mataas na scalability: Ito ay umaangkop sa iba't ibang bilis ng paghahatid at magkakaibang mga protocol, na nagbibigay-daan para sa pag-update at pagpapasadya ayon sa mga pangangailangan ng kliyente.
- Napakahusay na pagsugpo sa interference: Ang panloob na disenyo ng H1102NL ay nakakamit ng pinababang cross-coupling at ingay, na tinitiyak ang matatag at secure na paghahatid ng data kahit na sa mga kumplikadong sistema.
- Suporta sa auto-negosasyon: may kakayahang awtomatikong i-adjust ang bilis ng transmission at duplex mode batay sa performance ng naka-link na kagamitan at kundisyon ng network.
- Redundancy ng signal: Sa kaganapan ng isang pagkabigo, maaari itong awtomatikong lumipat sa isang backup na signal, na makabuluhang pinatataas ang pagiging maaasahan ng komunikasyon.
- Pagpapatunay ng data packet: Bine-verify nito ang integridad ng ipinadalang data at awtomatikong muling nagpapadala ng mga maling packet upang matiyak ang katumpakan ng daloy ng impormasyon.
Mga praktikal na aplikasyon ng H1102NL pulse transformer
Ang H1102NL ay ginagamit sa maraming uri ng mga elektronikong konteksto at kagamitan:
- Mga router at switch ng network: Tinitiyak ang matatag na paghahatid ng data sa mga kapaligiran ng negosyo at tahanan
- Mga USB network card at portable na Wi-Fi device: nagpapalawak ng pagiging tugma at nagpapabuti sa kadalian ng paggamit
- Propesyonal na kagamitan sa audio: binabawasan ang ingay at interference, pagpapabuti ng kadalisayan ng sound signal
- Automotive electronics: Pinoprotektahan ang mga electronic system ng sasakyan mula sa electromagnetic interference, lalo na sa mga control unit ng ECU
- Mga circuit ng pamamahala ng kuryente: Sinasala ang ingay at pinapatatag ang boltahe para sa mas maaasahang supply ng kuryente
- Katumpakan na kagamitang medikal: Pinaliit ang EMI at tinitiyak ang pagiging maaasahan sa mga instrumento gaya ng mga electrocardiograph o MRI machine
- Mga inverter at system para sa solar energy at electric vehicles: tumutulong na mabawasan ang interference sa mga high-power na application
Mga kapalit at katumbas para sa H1102NL
Kung sakaling hindi available ang H1102NL, mayroong ilang katugmang alternatibo na maaaring magamit bilang mga kapalit sa parehong mga application:
- H1260NL
- H5015NLT
- H5062NLT
- H1199NL
- FETRA1493
Ang lahat ng mga modelong ito ay nag-aalok ng mga katulad na katangian sa mga tuntunin ng impedance, bilis ng paghahatid, at format ng pakete, na nagpapadali sa kanilang direktang pagpapalit sa disenyo ng circuit.
Kahalagahan ng pag-minimize ng ingay at interference
Isa sa mga pinakamalaking hamon sa disenyo ng mga electronic na sistema ng komunikasyon ay ang pagpapanatili ng integridad ng digital signal. Ang paglitaw ng hindi gustong ingay o feedback ay maaaring maging sanhi ng pagkawala ng data, mga error sa paghahatid, o kahit na pinsala sa kagamitan. Ang isang mahusay na pulse transformer tulad ng H1102NL ay maaaring mabawasan ang mga epektong ito, na nagbibigay-daan sa maaasahang paghahatid ng data at mas mahabang buhay ng mga konektadong device.
Ang isang komprehensibong pagtingin sa mga pulse transformer at ang H1102NL na modelo ay nagha-highlight sa kanilang mahalagang papel sa modernong electronics, kung tinitiyak ang paghahatid ng data sa mga network, pagprotekta sa mga medikal na kagamitan, o pagbabawas ng ingay sa mga audio system. Salamat sa mga advanced na teknikal na tampok nito, kakayahang umangkop, at kadalian ng pagsasama, ang H1102NL ay isang ginustong pagpipilian para sa sinumang engineer o hobbyist na naghahanap ng pagiging maaasahan at kalidad sa digital signal transmission at paglipat ng mga application.
