Naisip mo na ba kung ano talaga ang toroidal inductor at kung ano ang ginagamit ng EMI filter sa mundo ng electronics? Ang dalawang bahaging ito, bagama't tila dalubhasa ang mga ito sa unang tingin, ay mga pangunahing bahagi sa mahusay at ligtas na operasyon ng maraming elektronik at de-koryenteng kagamitan na ginagamit natin araw-araw, mula sa kagamitang medikal at telekomunikasyon hanggang sa mga gamit sa bahay at propesyonal na mga audio system.
Sa artikulong ito, ipapaliwanag namin nang detalyado kung ano ang mga toroidal inductors at EMI filter, kung paano gumagana ang mga ito, at kung para saan ang mga ito., na sumasaklaw sa lahat mula sa mga pisikal na prinsipyo at ang kanilang pinaka-kapansin-pansing mga pakinabang hanggang sa totoong buhay na mga aplikasyon at kung paano maayos na piliin ang mga ito batay sa mga pangangailangan ng bawat circuit. Kung gusto mong malaman ang tungkol sa mga teknikal na aspeto o naghahanap ng malinaw na paliwanag, makakahanap ka ng mga structured na sagot dito, na isinulat para sa madali at masusing pagbabasa.
Ano ang isang toroidal inductor?
Ang toroidal inductor ay isang uri ng coil na nabuo sa pamamagitan ng conducting wire na sugat sa paligid ng hugis-singsing na core, o toroid., kadalasang gawa mula sa mga materyales tulad ng powdered iron, ferrite, o kahit na mga espesyal na haluang metal tulad ng nanocrystals. Ang geometry na ito ay hindi nagkataon: Ang toroidal na disenyo ay pinapaboran ang konsentrasyon ng magnetic field sa loob ng core, pinapaliit ang dispersion sa labas nito at sa gayon ay nagbibigay ng isang serye ng mga pangunahing benepisyo kumpara sa iba pang mga uri ng inductors, tulad ng mga conventional solenoids.
Anong mga pakinabang ang ibinibigay ng format na ito? Pangunahin, Ang mga toroidal inductors ay maaaring makamit ang mas mataas na inductance sa bawat pagliko ng wire, makatiis ng mas mataas na mga alon, at nagpapakita ng mas mababang panganib ng panlabas na interference. salamat sa saradong topology ng kanilang core. Higit pa rito, malamang na maging mas mahusay ang mga ito at makabuo ng mas kaunting mga pagkalugi, na mahalaga sa modernong elektronikong kagamitan na naglalayong i-maximize ang pagkonsumo ng enerhiya at mga electromagnetic emissions nito.
Pangunahing aplikasyon ng toroidal inductor
Ang versatility ng toroidal inductors ay kahanga-hanga.. Ginagamit ang mga ito sa malawak na hanay ng mga industriya at kagamitan, hindi lamang sa malalaking data center o mga sistemang pang-industriya, kundi pati na rin sa mga pang-araw-araw na tool. Ang pinakakaraniwang mga application nito ay kinabibilangan ng:
- Pagpapalit at pagpapatatag ng mga suplay ng kuryente, kung saan sinasala nila ang ingay at nag-iimbak ng enerhiya nang mahusay.
- Kagamitang medikal at telekomunikasyon, sinasamantala ang kakayahan nitong bawasan ang interference at tiyakin ang malinis na signal.
- Mga instrumentong pangmusika at audio system, kung saan ang mababang pagbaluktot nito at mataas na kasalukuyang kapasidad ay mahalaga para sa tapat na pagpaparami.
- Industrial controllers, refrigeration at air conditioning equipment.
- Mga dalubhasang aplikasyon sa automotive, aerospace at nuclear, kung saan ang mga pangangailangan sa pagiging maaasahan at pagganap ay napakataas.
Kahit na sa mga maliliit na gamit sa sambahayan o mga aparatong pang-ilaw ng LED, may lugar ang mga toroidal inductors., na tumutulong na mabawasan ang ingay at mapabuti ang pangkalahatang kahusayan ng system.
Mga uri ng toroidal inductors at mga pangunahing materyales
Ang iba't ibang mga toroidal inductors na magagamit sa merkado ay malawak, at hindi limitado lamang sa isang katanungan ng laki o hugis.Karaniwang makakita ng common-mode toroidal chokes, SMT inductors para sa surface mounting, at mga variant na inangkop para sa iba't ibang operating frequency o load requirements.
Ang pangunahing materyal ay gumagawa ng isang mahalagang pagkakaiba:ferrite beads Ang mga ito ay madalas na ginagamit upang mapabuti ang pagganap sa ilang partikular na hanay ng dalas.:
- Manganese-zinc ferrite (MnZn): Ito ang pinakakaraniwan, angkop para sa mababa o intermediate na frequency, at may mataas na magnetic permeability.
- Nickel-zinc ferrite (NiZn): Ito ay ginagamit upang sugpuin ang mataas na frequency interference, salamat sa mas mahusay na pagtugon nito sa mas matataas na banda.
- Nuclei ng nanocrystals at iron powder: Nag-aalok sila ng mataas na pagganap para sa mga aplikasyon ng mataas na kapangyarihan, mababang pagkawala at paglaban sa magnetic saturation.
Ang tamang pagpili ng pangunahing materyal, kasama ang bilang ng mga pagliko at ang kapal ng kawad, ay tumutukoy sa panghuling pagganap ng toroidal inductor., tulad ng inductance, maximum na kasalukuyang, paglaban at kapasidad laban sa saturation.
Ano ang isang EMI filter? Layunin at pangunahing operasyon

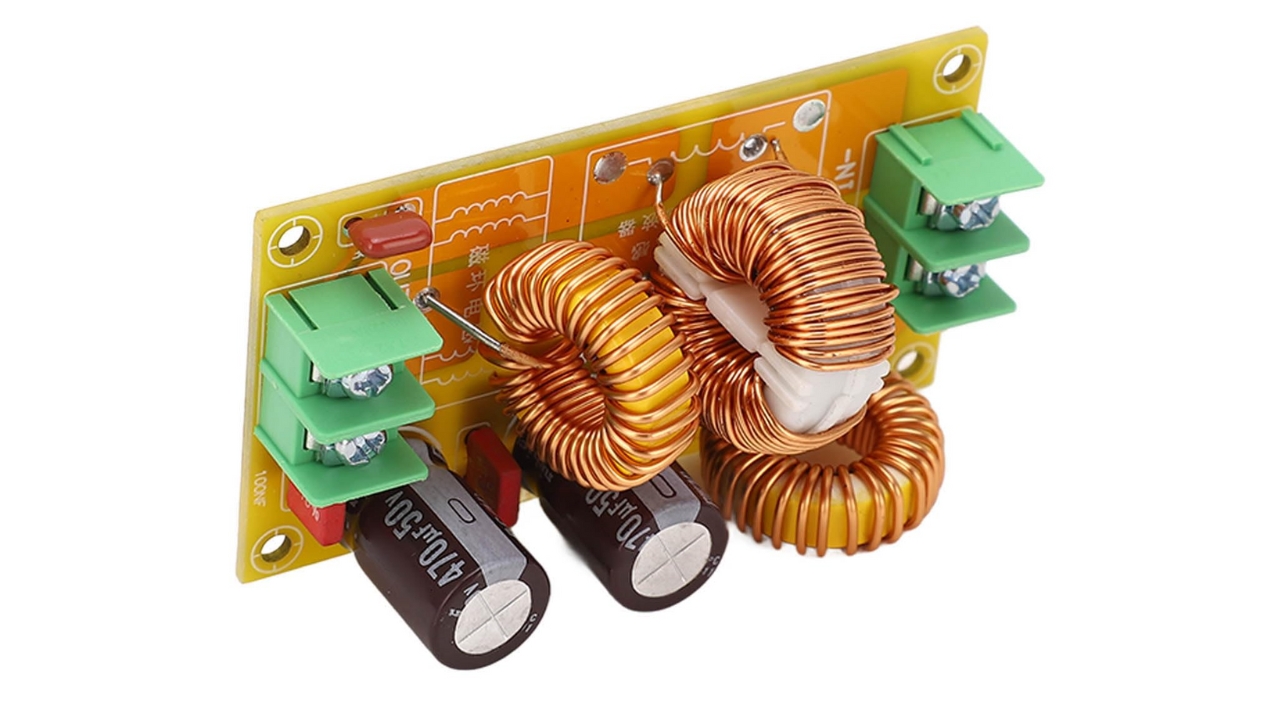

Ang EMI (Electromagnetic Interference) na filter ay isang mahalagang bahagi sa electronics na nag-aalis o nagpapababa ng electromagnetic na ingay na nabuo ng isang circuit. bago ito kumalat sa iba pang kagamitan o sa power grid. Binubuo ito ng iba't ibang mga passive na elemento, kung saan ang mga inductors - tulad ng toroidal coils - at mga capacitor ay namumukod-tangi..
Ang pangunahing function nito ay upang i-filter ang parehong karaniwang interference sa mode (na nakakaapekto sa parehong aktibo at return conductor nang pantay) at differential mode interference (sa pagitan ng dalawang conductor).Sa mga electronic device ngayon, ang pagkakaroon ng mga switching power supply, DC-DC converter, o variable frequency drive ay nagpaparami sa mga potensyal na pinagmumulan ng ingay, na ginagawang mahalaga ang paggamit ng mga filter na ito.
Ang karaniwang mode choke: susi sa paglaban sa panghihimasok
Sa pagsasagawa, ang star component ng maraming EMI filter ay ang karaniwang mode choke.Ito ay isang coil, kadalasang may toroidal core, kung saan dumadaan ang aktibo at bumabalik na conductor ng kapangyarihan o signal ng kagamitan.
Paano ito gumagana? Kapag dumadaloy ang common mode current (ibig sabihin, interference na nakakaapekto sa parehong mga cable sa parehong paraan), Ang choke ay may mataas na impedance at pinapahina ang signal ng ingayPara sa mga kapaki-pakinabang na signal, na karaniwang umiikot sa differential mode, nag-aalok ang coil ng mas mababang resistensya, na nagpapahintulot sa daloy ng kuryente na dumaan nang walang kapansin-pansing pagbaluktot.
Pamantayan para sa pagpili at pagdidisenyo ng toroidal inductor o EMI filter
Ang pagpili ng uri ng core, inductance at bilang ng mga pagliko ay hindi arbitraryDapat isaalang-alang ang ilang mga salik sa teknikal at aplikasyon:
- Dalas ng pagtatrabaho at pagkagambala: Ang mas mataas na bilang ng mga pagliko ay nagpapabuti sa pagsugpo ng ingay sa mababang frequency, habang para sa matataas na frequency mas mainam na gumamit ng mas kaunting mga pagliko at mataas na permeability na materyales tulad ng NiZn.
- Pinakamataas na inaasahang kasalukuyang: Dapat tiyakin ng laki ng wire at core capacity na walang saturation o overheating.
- Parasitic capacitance at core lossSa napakataas na frequency, ang panloob na kapasidad ay maaaring maging sentro ng yugto at bawasan ang pagiging epektibo ng filter, kaya ang pangunahing geometry at uri ng materyal ay maingat na pinili.
- Magagamit na pisikal na espasyo at kadalian ng pagpupulong: Ang mga Toroidal inductors ay nag-aalok ng mababang profile at mataas na densidad ng kapangyarihan, na nagpapahintulot sa mga ito na maisama sa mga compact power supply o portable na aparato.
Mga madalas itanong at praktikal na pagsasaalang-alang
Ang toroidal inductor ba ay palaging mas mahusay kaysa sa iba pang mga coils? Depende sa gamitPara sa mataas na agos, kahusayan, at mababang magnetic field strays, ang toroidal coil ay karaniwang ang panalong opsyon. Gayunpaman, sa mga aplikasyon kung saan ang gastos o kadalian ng pagpupulong ay pinakamahalaga, ang iba pang mga topolohiya ay maaaring gamitin.
Maaari bang ipasadya ang mga bahaging ito? Ang sagot ay oo. Maraming mga tagagawa ang nag-aalok custom-made toroidal inductors at EMI filter, pag-aangkop sa mga sukat, uri ng core, bilang ng mga pagliko, pagkakabukod, at maging ang mga pagsubok at sertipikasyon na kinakailangan ng bawat sektor.
Gaano kalaki ang impluwensya ng mga pamantayan at sertipikasyon? Ito ay isang pangunahing isyu sa pang-industriya, medikal, at kagamitan sa telekomunikasyon. Sinusubukan ng maraming manufacturer ang 100% ng kanilang mga produkto ayon sa mga detalye ng elektrikal at compatibility, na tinitiyak ang pagsunod sa mga regulasyon gaya ng direktiba ng ROHS at internasyonal na kalidad at mga pamantayan sa kaligtasan (ISO 9001, bukod sa iba pa).
Mayroon bang anumang kapansin-pansing pagkakaiba sa pagganap depende sa tagagawa? Bagama't pareho ang pisikal na prinsipyo, Ang kalidad ng mga materyales, kontrol sa proseso at detalyadong engineering ay gumagawa ng pagkakaiba sa tibay at bisa ng panghuling produkto.Ang isang mahusay na dinisenyo na toroidal coil ay maaaring mag-alok ng kahusayan na higit sa 95%, gumana sa isang napakalawak na hanay ng temperatura (mula -40°C hanggang +125°C), at mapanatili ang katatagan sa paglipas ng panahon nang walang makabuluhang pagkawala ng pagganap.
Pagpupulong, pag-install at mga rekomendasyon para sa paggamit
Ang wastong paglalagay ng toroidal inductor o EMI filter ay mahalaga upang mapakinabangan ang mga benepisyo nito.Ang ilang magagandang kasanayan na nakuha mula sa karanasan sa industriya ay kinabibilangan ng:
- I-install ang core nang mas malapit hangga't maaari sa pinagmulan ng interference, kadalasan sa pasukan o labasan ng mga cable.
- Tiyakin na ang panloob na diameter ng singsing ay sapat upang balutin ang cable nang hindi pinipilit, pag-iwas sa mga pagkalugi dahil sa mga tagas o mahinang koneksyon.
- Ayusin ang bilang ng mga pagliko ayon sa uri ng ingay na pipigilanPara sa mababang dalas ng ingay, ipinapayong balutin ang core ng dalawa o tatlong beses; para sa high-frequency na ingay, balutin lang ito ng isang beses gamit ang angkop na materyal.
- Sa mga kagamitan na may limitadong espasyo o mataas na pangangailangan ng thermal, pumili ng mga inductors na may pinababang profile at timbang, at suriin ang thermal compatibility bago i-install.
Ang mga tila simpleng sangkap na ito ay talagang resulta ng masinsinang pananaliksik at pag-unlad ng industriya ng electronics. Mula sa pagpili ng batayang materyal hanggang sa eksaktong bilang ng mga pagliko, kabilang ang mga kontrol sa kalidad at internasyonal na regulasyon, ang mga toroidal inductors at mga filter ng EMI ay nagbibigay ng hindi nakikita ngunit mahalagang depensa laban sa mga problema sa interference at ingay sa mga modernong device. Ang isang mahusay na na-filter na sistema ay hindi lamang nagpapalawak ng habang-buhay ng kagamitan ngunit pinapahusay din ang kaligtasan, kahusayan, at ang karanasan ng user sa parehong domestic at propesyonal na kapaligiran.
